Котел наружного размещения промышленный
Экономия на отоплении и горячем водоснабжении
с котлом наружного размещения
Котел наружного размещения, сокращенно КНР - это облегченный вариант модульной котельной серийного производства.
ТУ 25.21.12-001-27842247-2024
ГОСТ 54826-2011
ГОСТ 33011-2014
Сертификат соответствия ТР ТС 016/2011 "О безопасности аппаратов, работающих на газообразном топливе"

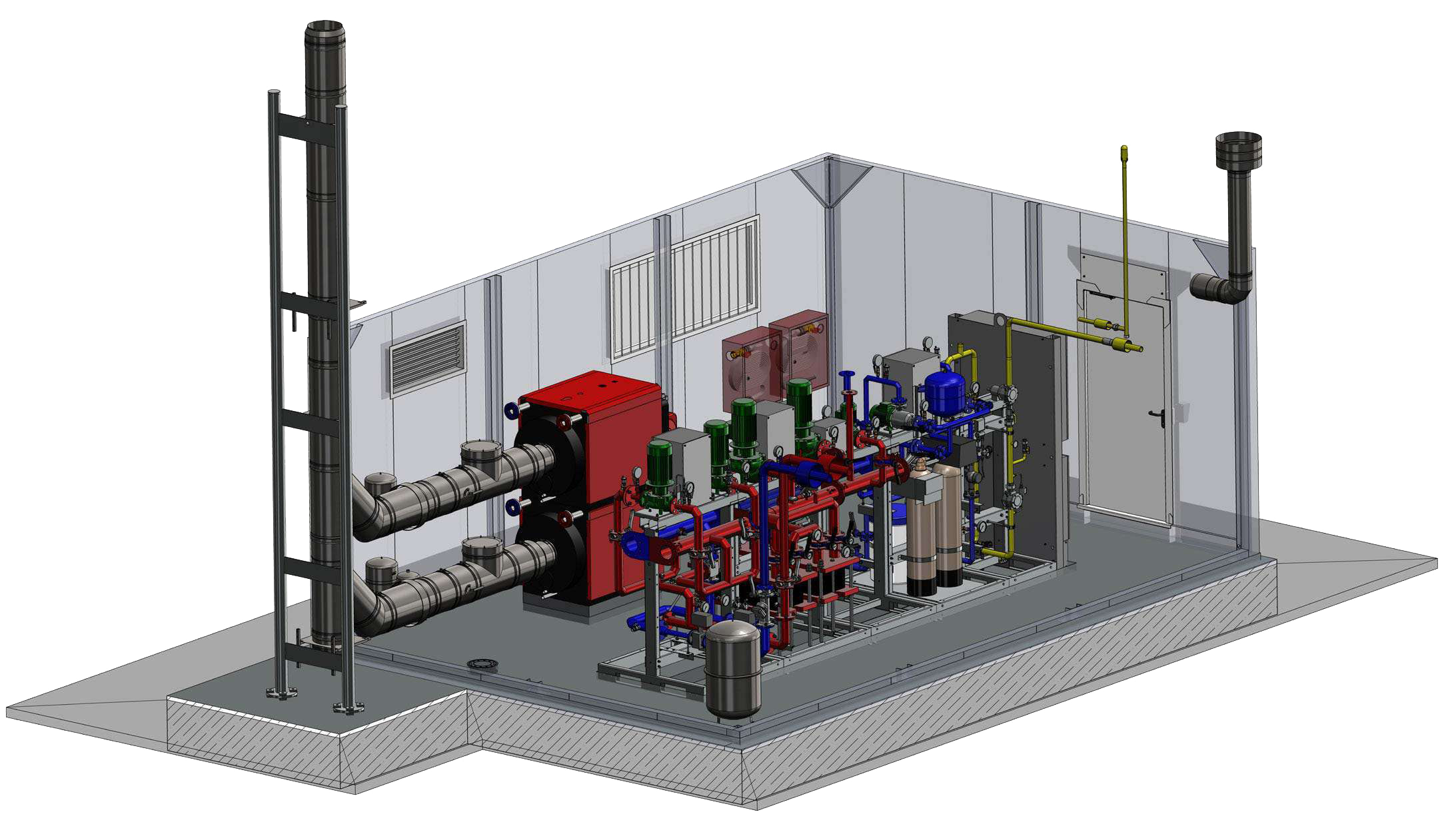

Сравнение Блочно-модульной котельной и Котла наружного размещения
| Блочно-модульная котельная - БМК | Котел наружного размещения - КНР |
 |
 |
| Для организации блочно-модульной котельной необходимо: |
Для установки котла наружного размещения необходимо: |
|
|
|
| Требования к блочно-модульным котельным регулируются комплексом нормативных документов, включая своды правил, технические регламенты, строительные нормы и санитарно-эпидемиологические правила. | Котел наружного размещения является сертифицированным «изделием из коробки». Всё, что необходимо для его организации, это включить оборудование в проект линейных объектов строящегося объекта, для которого КНР заказывается. |

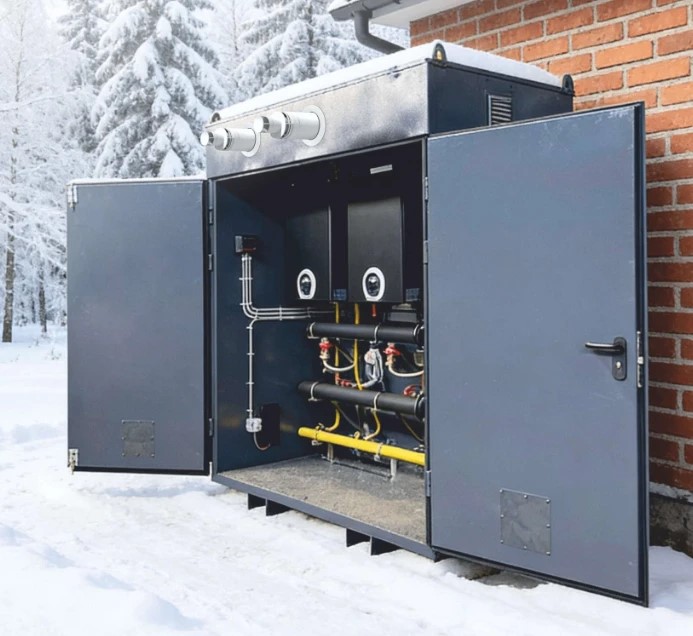

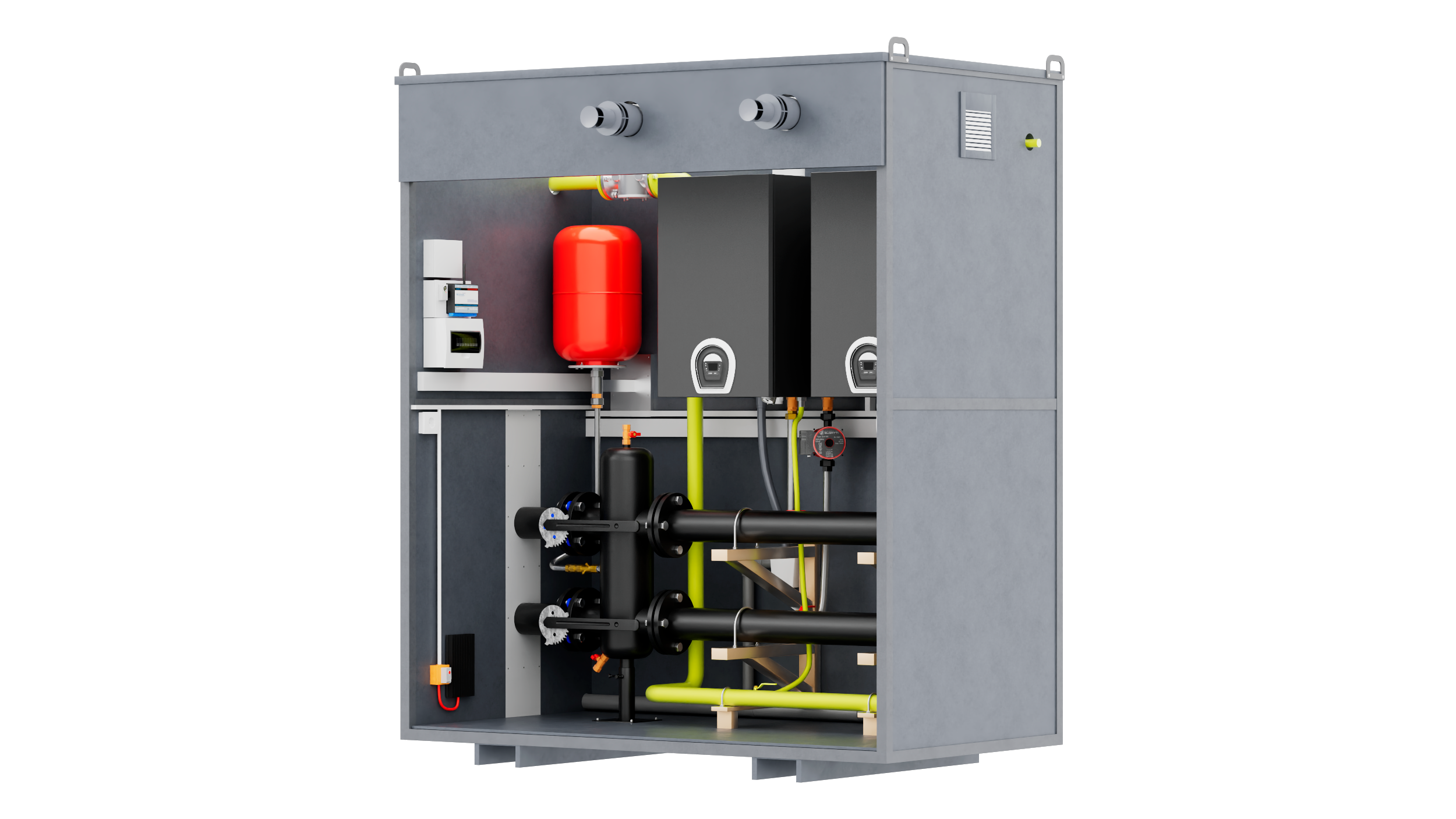

Провести инженерные изыскания,Комплектация
 |

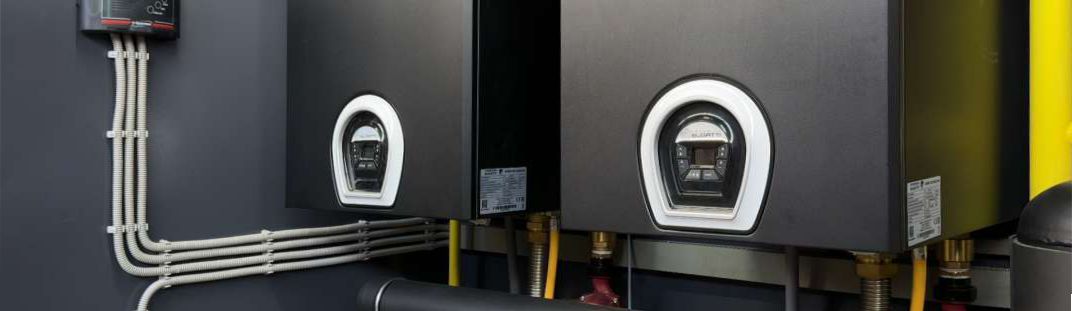

ТЕПЛОГЕНЕРАТОРЫ - один или несколько конденсационных водогрейных котлов Federica Bugatti |
 |

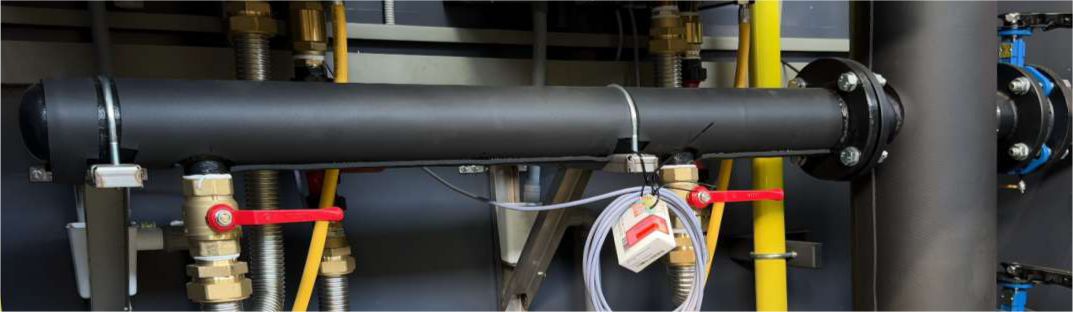

СИСТЕМА ПОДАЧИ ТЕПЛОНОСИТЕЛЯ - гидравлическая стрелка и распределительные коллектора |
 |

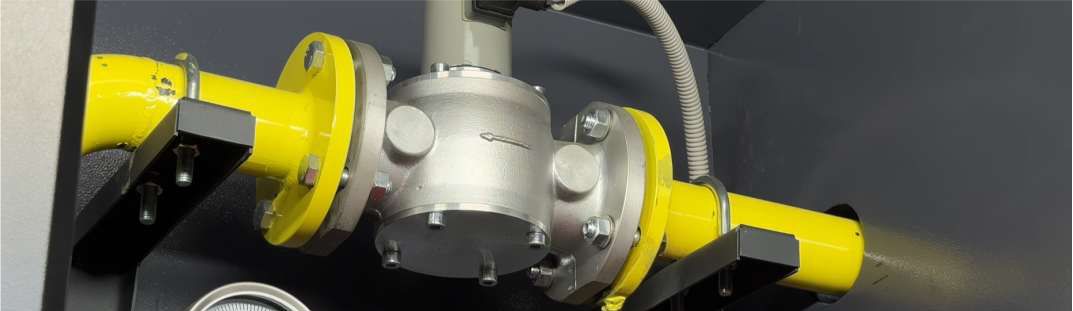

СИСТЕМА ГАЗОСНАБЖЕНИЯ - отсечной газовый клапан, распределительный коллектор, выход для продувочной свечи |
 |

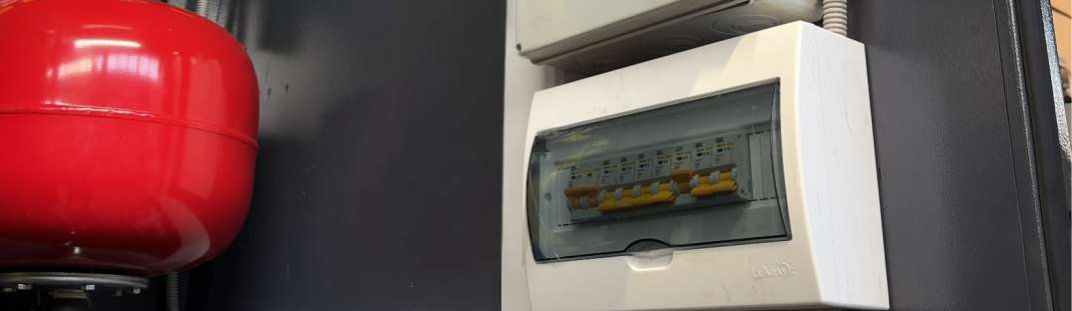

СИСТЕМЫ АВТОМАТИКИ УПРАВЛЕНИЯ И ДИСПЕТЧЕРИЗАЦИИ |
 |

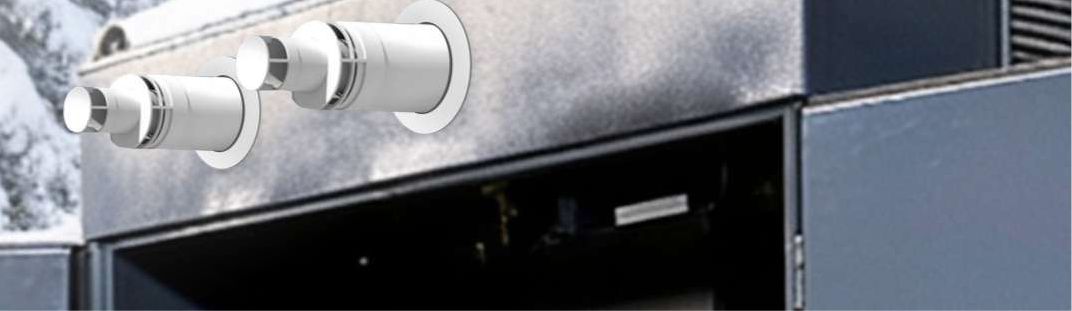

СИСТЕМА ДЫМОУДАЛЕНИЯ - коаксиальный дымоход от каждого котла |
Котлы наружного размещения предназначены для работы на природном газе низкого давления
КНР выпускаются в диапазоне мощностей от 80 до 1200кВт и предназначены для теплоснабжения зданий и сооружений различного назначения.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
КНР предназначен для эксплуатации в макроклиматических районах с умеренным климатом (У1) при температуре окружающего воздуха от минус 45 ºС до плюс 40 ºС; категория размещения – 1 (на открытом воздухе) по ГОСТ 15150-69.
КНР по степени пожарной опасности является наружной установкой с категорией «ГН» по СП 12.13130.2009.

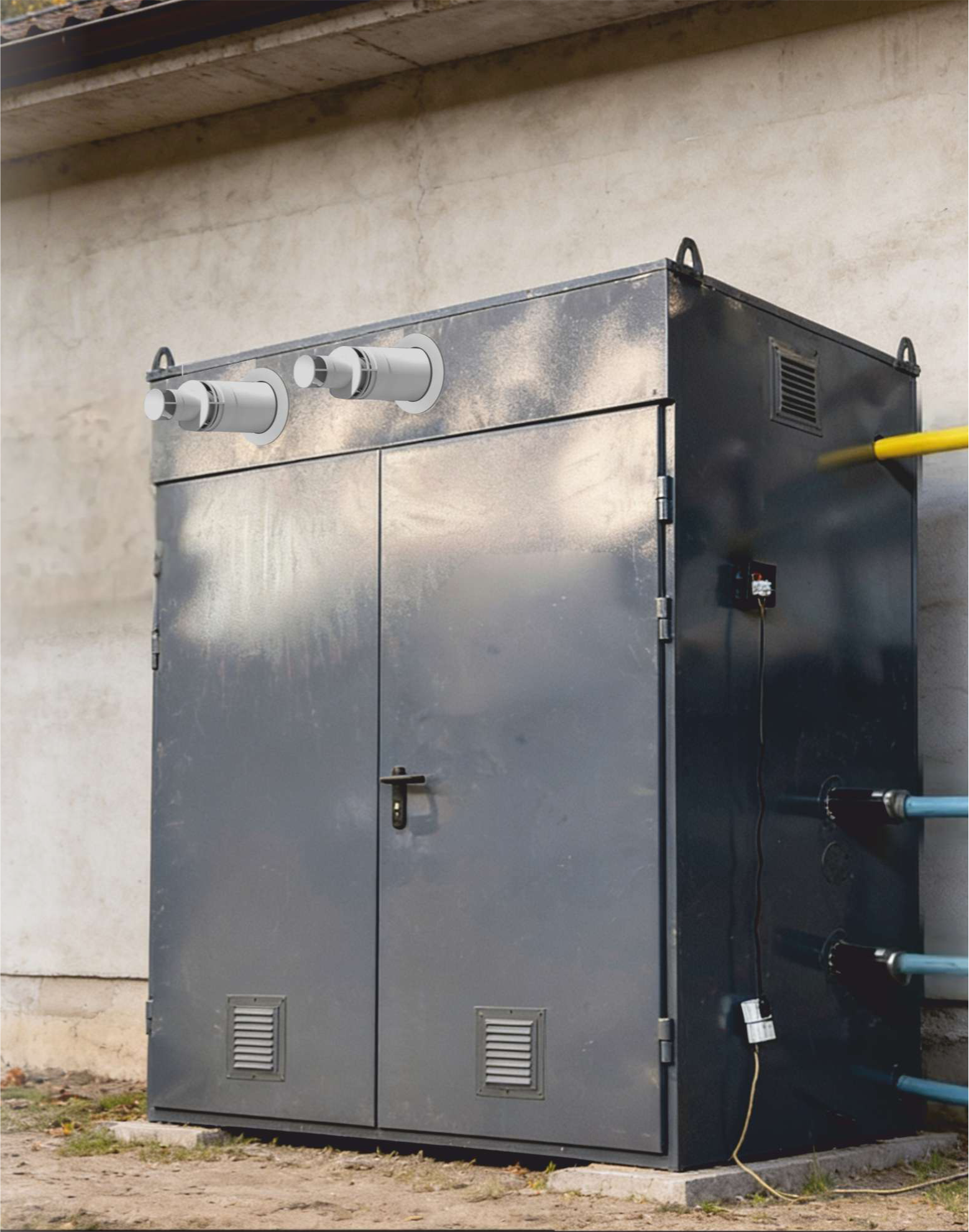

КНР устанавливается на открытом воздухе непосредственно возле здания, для нужд которого он предусмотрен.
Если КНР устанавливается вплотную к стене здания, стена должна быть негорючей или иметь покрытие группы горючести НГ или Г1 размером, не менее чем на 0,5м выступающим за габариты КНР по периметру.
КНР предназначен для установки во взрывобезопасных зонах, не в коррозийной среде, при отсутствии взрывоопасных газов или пыли.

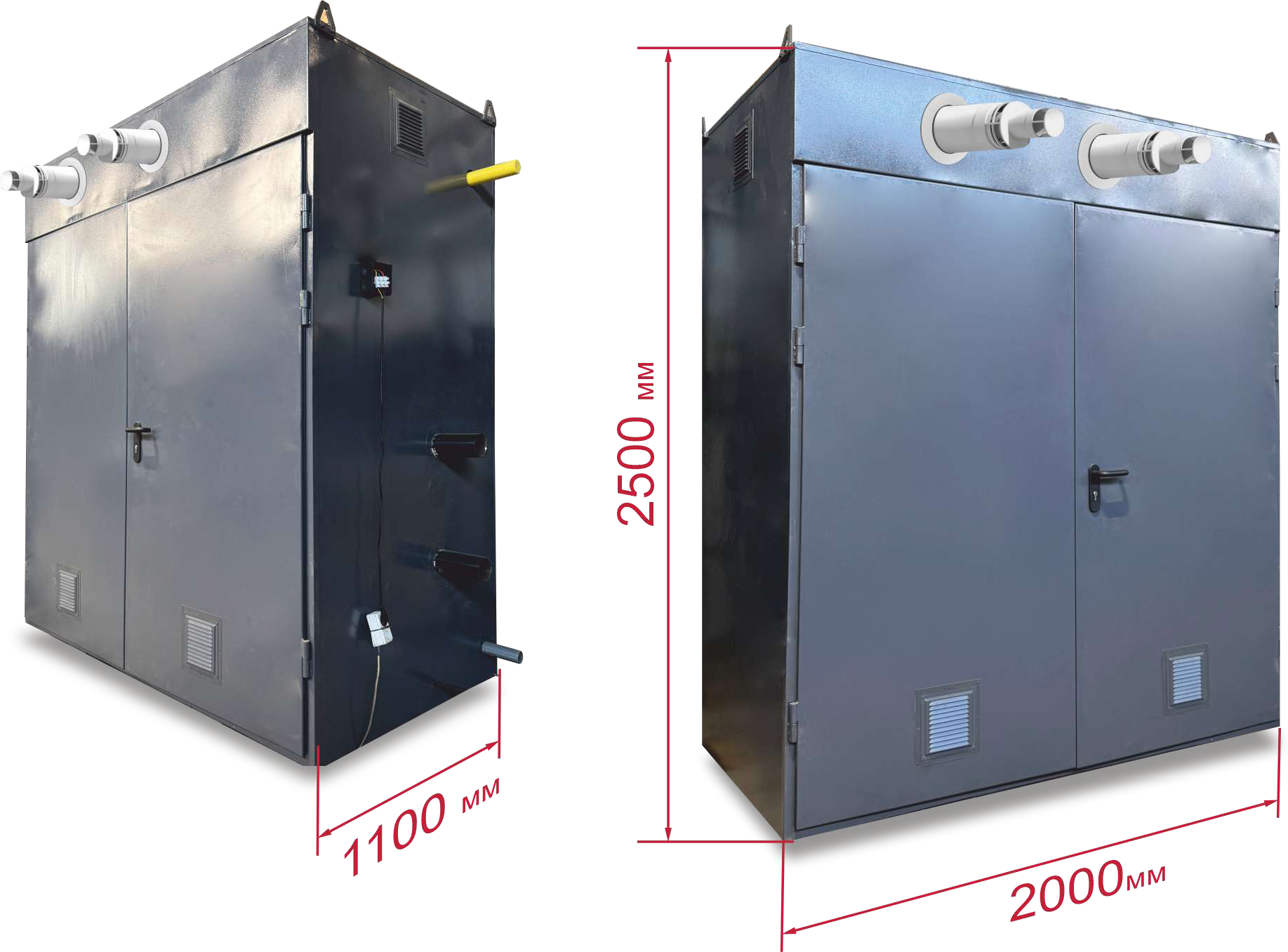

ПАРАМЕТРЫ
Благодаря использованию настенных конденсационных котлов,
КНР имеет сравнительно небольшие размеры и не требуется много места для монтажа.

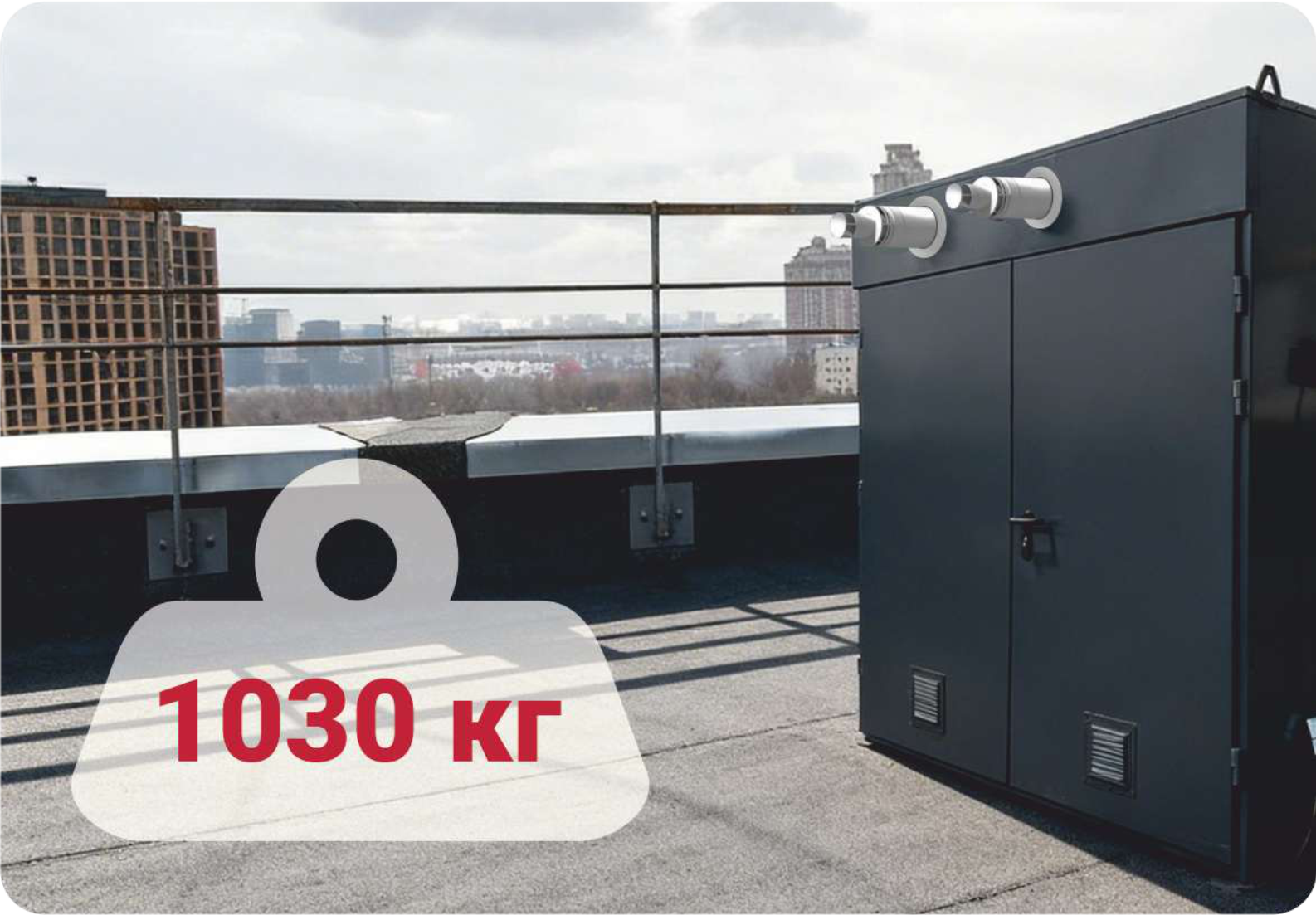

Оптимальный вес конструкции позволяет размещать КНР на крыше отапливаемого здания.
Применяемость Котла наружного размещения оговаривается в нескольких Сводах Правил и зависит от мощности КНР:
До 100 кВт: действует СП 282.1325800.2023.
В нём содержится термин «теплогенератор наружного типа шкафной настенный»
100-360 кВт: действует СП 281.1325800.2016.
В нем содержится термин теплогенераторная наружного обслуживания (п 3.10)
Более 360 кВт: действует СП 89.13330.2016 «Котельные установки (Изм. 1)».
В нем содержится термин «котельная наружного типа».
